嵌線前準備工作同三相交流發電機。嵌線過程中裝槽絕緣同三相交流發電機。嵌線順序如下：

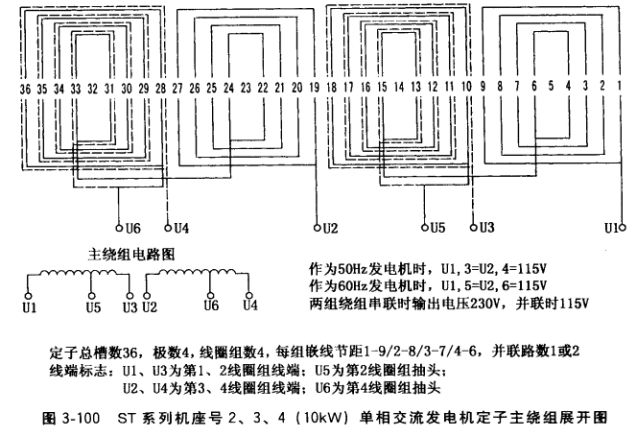

（1）定子主繞組嵌線。以單相交流發電機，單層同心式繞組，36槽，4極，嵌線節距y = 1-9、2-8、3-7、4-6 （展開圖見圖3-100）為例說明。為了便于了解和操作，設定每個線圈組的右邊為線圈邊1，左邊為線圈邊2。第1個線圈組的線圈邊1嵌入1、2、3、4號槽，線 圈邊2嵌入6、7、8、9號槽，接著嵌第2個線圈組。由于該發電機有4個線圈組，均勻分布在定子鐵心的4個極，為了與發電機4個極的極性N、S、N、S相適應，第2個線圈組應反把嵌線，即第2線圈組的線圈邊2應嵌在10、11、12、13號槽，線圈邊1則嵌在15、16、17、18號槽，繼而第3線圈組的嵌線順序同第1線圈組，第4線圈組同第2線圈組，一一 對號入座嵌入槽中。

(2)定子副繞組嵌線。嵌線原則及方法同三相交流發電機定子副繞組，只是嵌線槽號要根據具體發電機的設計規定或所修理發電機實測數據而定。嵌線完畢，沿槽口剪掉高出槽口部分的槽絕緣，用壓線板將槽口處的槽絕緣對疊壓入槽內，然后打入槽楔。

單、三相交流發電機隱極式轉子繞組嵌線：?jiǎn)巍⑷嘟涣靼l(fā)電機隱極式轉子繞組也是單層同心式繞組，嵌線順序和方法同單相交流發電機同心式定子繞組。
